阿尔泰电量模块在无线抄表系统中的应用

发布日期：2026/1/9来源：网络

方案背景：

随着社会生活中工业、农业、商业以及居民生活的用电需求日益增长，人们对电能的交易日益频繁，电能表是横量电能交易数额的计量器具，其技术性要求很高，既要求准确、更要求稳定，并保证长期可靠。在机械式电表和电子式电表阶段，我国电表收费基本上还是收费员上门抄录电表数，然后进行收费的方式，工作量大，浪费人力。阿尔泰电量模块在无线抄表系统中的应用，实现了用电部门对用户信息的集中管理，通过对上位机操作可以实现对用户信息的添加和编辑，用电部门也可以通过查询电表各项参数的历史记录来了解用户的用电情况。

系统结构：

在本系统中选用的是阿尔泰电量模块DAM-3502A，可用于测量交流电量的综合参数，包括：电压、电流、有功功率、无功功率、视在功率、功率因素、频率、有功电度、无功电度等参数。每户安装一个DAM-3502A，然后户与户之间通过RS485总线相连，然后在每个单元中部安装一个GPRS无线模块，把采集上来的数据通过无线模块进行远传，监控中心的联网PC来接收数据，系统的结构图如下：

组态软件的设计：

上位机主要是为用户提供良好的人机界面，它能将电量模块采集数据信息进行处理，生成报表及数据曲线图，方便用户查看。该方案上位机的设计采用的是组太软件易控，易控（INSPEC）是北京九思易自动化软件有限公司（BEIJING Control Ease Automation Software）在国内率先推出的基于.NET Framework的新一代的自动化过程监视、控制和管理的平台软件。它采用开放的C#高级语言作为编程语言。用户程序可编译执行，运行快，功能强，可视化编程和智能感知等编程技术简化了用户程序的编写难度。

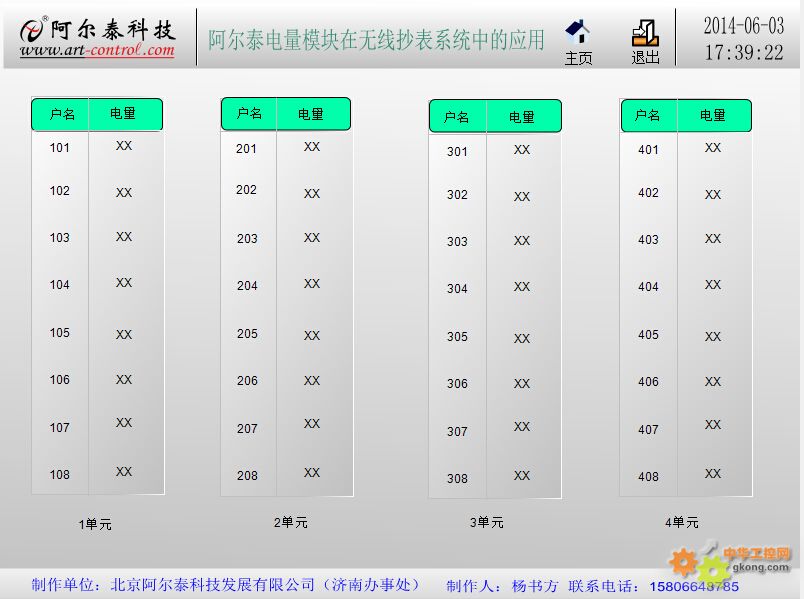

组态软件的设计主要是包块电量显示、报警功能、客户的用电记录以及用户查询等,下图是简单的演示界面，主要是显示每户的总的用电量的，这样就减少人力挨家挨户去抄表，同时客户在购买的电量快用完时，可以通过报警邮件发给户主，提醒户主预交电费的，

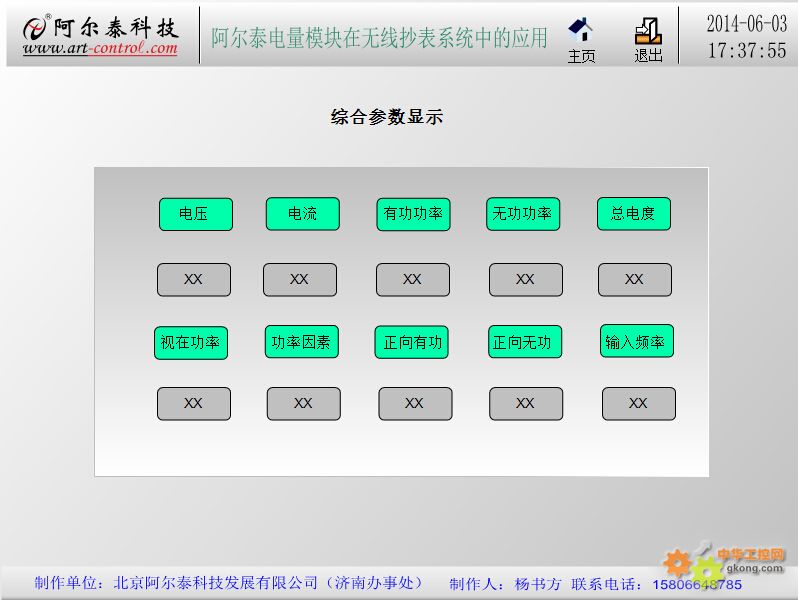

单击每个用户的用户名，可以查看每个用户的详细的用户参数，方便用电部门分析客户的用电质量，简单的界面如下的：

硬件选型：

产品名称：电量模块型号：DAM-3502A 单相智能交流电量采集模块

产品名称：无线模块型号：GPRS1090I GPRS无线通讯模块

产品名称：组态软件型号：易控64点
