台达NC300数控系统在木工加工中心的应用

发布日期：2025/12/16来源：网络

1 项目背景

在当前人力资源越来越急缺，生产要求越来越高的情况下很多企业都从劳动密集型中转型。使用自动化设备替代更多人工，从而节省成本。就拿木工行业来讲，大到高档的红木家私，小到IPHONE的手机壳，很大程度已经是自动化生产，传统的人工木工雕刻已经被机器取代。

2012年台达的新产品NC300A、NC200A系列控制器，使用的是DMCNET总线的架构，有效的防止干扰带来的困扰，配线简单。由于木工机机台比较大，控制器到伺服的联机比较长，一般的传统脉冲或者模拟量控制器脉冲容易在传输过程中丢失，导致故障。而NC300A走总线架构避免了此烦恼。

2 设备特点介绍

该机器为双主轴双刀库机种，1号主轴和2号主轴分别配备一个刀库；

双刀库可以根据加工需求独立使用，系统自带双刀表管理；

前置USB可以进行参数导入和备份，已经传输加工程序；

优良的加减速控制，避免机台较重加工不顺畅；

大容量内置CF，可以装载海量程序；

网络功能可以实现有线和无线文件传输。

3 系统架构

图1 系统架构图

目前NC300A架构主要是走DMCNET网络，REMOT IO也是采用通讯型，所以整台机台的配线相当简单。

表1 系统配置

序列

品名

数量

单位

NC300A-MS-A

台

1.5kW A2-F 伺服系统

套

2.0kW A2-F伺服系统

套

11kW VFD-B 变频器

台

DMCNET 通讯线

米

4 终端客户使用的效果

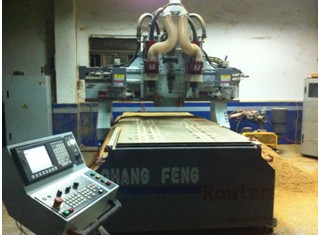

图2 控制器在恶劣环境下正常工作

终端客户使用环境，粉尘非常多，控制依旧能正常工作。

图3 IPHONE4手机外壳

加工IPHONE4手机外壳的第一道工序，日产出约1200个，可满足客户6主轴头机床生产需求，人工只需要装料和下料即可。

5 结束语

由此可见台达NC300A无论是在架构和加工的需求来讲都可以满足现代加工的需求，凭借着优良的质量，先进的系统架构，绵密的服务网络，在刚上市不久就已经获得客户的认可。

作者简介

陈坚，男，出生于1983年10月，毕业于桂林工学院，数控技术与应用专业。现任中达电通股份有限公司机床行业处应用工程师，从事数控产品行业应用，提供中达整套机床解决方案。有多年机床行业应用经验。
