Acrel-6000/Q200电气火灾监控系统在山东省寿光市晨鸣医院的应用

发布日期：2025/11/27来源：网络

淮亚利

安科瑞电气股份有限公司上海嘉定

摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。本文通过对山东省寿光市晨鸣医院电气火灾监控系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统所实现的功能及其重要意义。

关键词：火灾探测器；电气火灾；山东省寿光市晨鸣医院；Acrel-6000/Q200；GB14287

0 前言

山东省寿光市晨鸣医院位于全国著名的蔬菜之乡寿光市城区西南部建新街228号，是一家具有专业特色的现代化、综合性市医保定点医院、股份制民营医院。目前设有内科、外科、妇产科、儿科、疼痛科、口腔科、中医肿瘤科、中医针灸科等先进科室，特别是在治疗椎间盘脱出、骨外伤、肿瘤中药治疗、心脑血管疾病、糖尿病、肛肠等方面有突出疗效。

本系统能有效地对漏电及由于漏电可能引起火灾进行预报和监控，能准确监控电气线路的故障和异常状态，能发现电气火灾的火灾隐患，及时报警提醒人员去消除这些隐患。

1 系统需求分析

探测漏电电流、过电流、超温度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。储存各种故障和操作试验信号，显示系统电源状态。

2 参考标准

本系统符合中华人民共和国国家标准GB14287.1-2005《电气火灾监控系统第1部分：电气火灾监控设备》。

3 系统结构

Acrel-6000电气火灾监控系统是本公司自主研发的用于接收剩余电流式电气火灾探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统应用于大型商场、生活小区、生产基础、办公大楼、商场酒店等区域的消防控制中心，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。本系统采用标准的Modbus现场总线将具有通信功能的探测器相互连接起来，当现场保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号，能指示报警部位并保存报警信息。

山东省寿光市晨鸣医院现场共有ARCM300-J1剩余电流式仪表280只，分别分布于15层主楼和4层裙楼楼层内，现场火灾探测器采用总线方式接至位于主楼1层消防控制室内的Acrel-6000琴台式电气火灾监控系统。本系统具有安装运输方便、性价比高、维护方便等优点，系统通讯状态图如图1：

图1

根据GB14287号文件，电气火灾监控系统分为：电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器三部分。

1）电气火灾监控设备

电气火灾监控设备针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如监控主机、显示器、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况，如图2所示：

图2

2）剩余电流式电气火灾监控探测器和测温式电气火灾监控探测器

ARCM300-J1剩余电流式电气火灾监控装置安装在楼层配电箱中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流和温度升高引起的电气火灾隐患。如下图3所示：

图3

3）剩余电流和温度传感器穿线示意图。剩余电流互感器的额定电流等级，应大于或等于配电回路保护电器的整定电流值，实际应用中应确保所有线缆或铜排穿过互感器；.温度传感器为一热敏电阻NTC，它提供-10℃-120℃的温度监控基准，可以用来监测线缆或配电箱内的温度，提供温度保护，如图４所示

图4

4系统功能

Acrel-6000电气火灾系统，可实时和定时采集现场设备的剩余电流数据和温度、并有报警提示声光报警等功能，可根据实际需要对报警温度值、漏电流值进行设置，报警故障解除时，可远方进行复位。系统可对报警事件、日期、报警值、越线值进行记录，并生成报表，可对报警事件记录进行打印。

1）故障信息提示

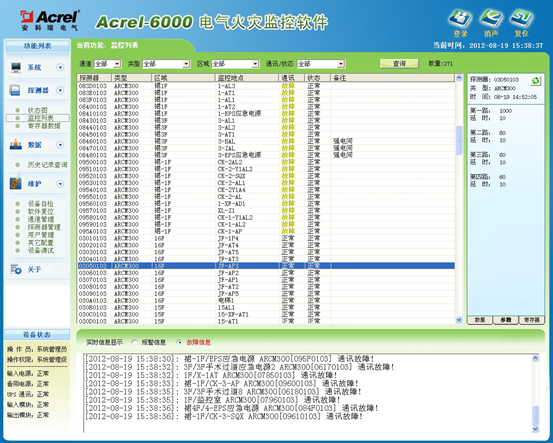

当监控设备检测到设备故障时，监控设备将发出如下信息，软件界面如图5所示：

l 运行监视主界面的故障单元显示黄色背景；

l 运行监视主界面显示实时故障提示信息，信息内容包括：时间，设备位置，设备编号，故障信息（显示界面如下图所示）；

l 在“实时信息显示区”中，“故障信息”显示黄色。

l 监控设备黄色故障指示灯点亮、发出故障提示音。

图5

2）报警记录查询

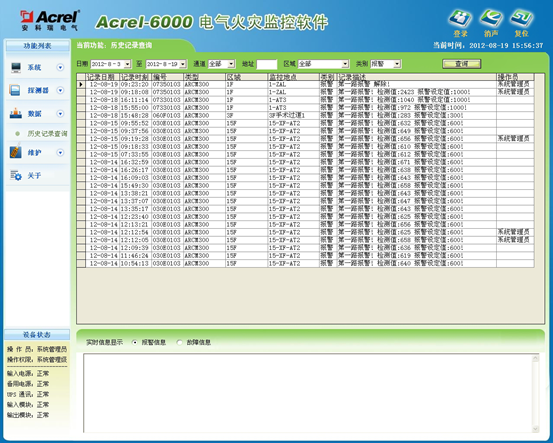

通过点击【数据】菜单下的“报警记录查询”进入如下图所示的报警记录（动作信息查询）界面。用户于该界面内可查询任意时段内相应报警或动作类型下的记录，操作方式为选择起始日期、结束日期、查询类型后点击查询按钮即可，软件界面如图6所示：

图6

3）探测器管理

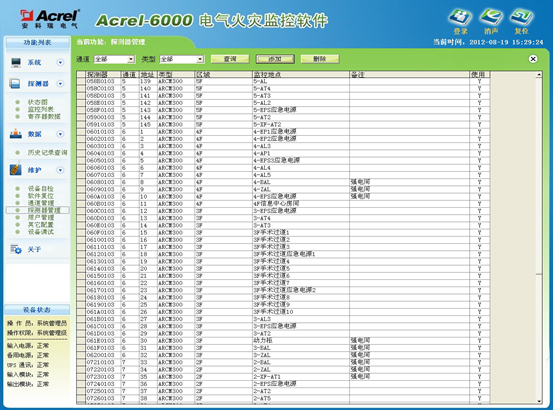

该管理功能只有“系统管理级”可进行操作,“系统管理级”权限登录系统后，通过点击【维护】菜单下的“探测器管理”可进入如下图所示的探测器管理界面。该界面可修改各通道所对应的通讯端口、通讯速率及使用状态，软件界面如图7所示：

图7

5 结束语

随着智能建筑的发展及电力的广泛应用，人们对安全的意识认识越来越高。公共建筑安装漏电火灾系统是智能化建设的必然趋势。电气火灾系统有利于发现安全隐患，及时处理安全隐患，将火灾防患与未然有着重要的意义。系统投入运行以来，发现和整改了隐患100多处，为医院的消防管理提供了科学的依据，受到了客户好评。
